仕様
Cold Feed Rubber Extruder
コールドフィード・ゴム押出機
| MODEL | 開放押出量 Extrusion capacity Max. (kg/h) |
スクリュー Screw | モータ Motor (kw) |
||
|---|---|---|---|---|---|
| 直径 Dia (mm) |
L/D | 最高回転数 Speed Max.(rpm) |
|||
| EMR-20 | 2～5 | 20 | 12 | 60～80 | 1.5～2.2 |
| EMR-30 | 15～20 | 30 | 12 | 60～80 | 2.2～3.7 |
| EMR-40 | 30～40 | 40 | 12 | 60～80 | 5.5～7.5 |
| EMR-50 | 40～60 | 50 | 12 | 50～70 | 7.5～11 |
| EMR-60 | 70～100 | 60 | 12 | 60 | 15～18.5 |
| EMR-75 | 120～200 | 75 | 12～14 | 60 | 22～37 |
| EMR-90 | 200～320 | 90 | 12～14 | 50～60 | 37～45 |
| EMR-115 | 300～450 | 115 | 12～14 | 50～60 | 55～75 |
| EMR-125 | 380～600 | 125 | 12～14 | 50 | 75～90 |
| EMR-150 | 700～1000 | 150 | 12～14 | 40 | 110～160 |
| EMR-200 | 1000～1500 | 200 | 10～12 | 40 | 132～200 |
Vent Type Rubber Extruder
ベントタイプ・ゴム押出機
| MODEL | 開放押出量 Extrusion capacity Max. (kg/h) |
スクリュー Screw | モータ Motor (kw) |
||
|---|---|---|---|---|---|
| 直径 Dia (mm) |
L/D | 最高回転数 Speed Max.(rpm) |
|||
| EMR-V20 | 3 | 20 | 20 | 40～60 | 1.5~2.2 |
| EMR-V40 | 15～20 | 40 | 16～20 | 40～60 | 5.5～7.5 |
| EMR-V50 | 25～45 | 50 | 16～20 | 40～60 | 7.5～11 |
| EMR-V60 | 40～80 | 60 | 16～20 | 40～60 | 15～22 |
| EMR-V75 | 70～150 | 75 | 16～20 | 40～60 | 22～37 |
| EMR-V90 | 100～250 | 90 | 16～22 | 40～60 | 37～55 |
| EMR-V125 | 250～500 | 125 | 18～22 | 40～50 | 75～90 |
| EMR-V150 | 400～750 | 150 | 20～22 | 40 | 110～132 |
ラボ用⌀20押出機
⌀ 20 Rubber Extruder For Laboratory
- 【Model】
- EMR-20D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
小型の押出機です。
金型温調機、制御盤も一体となっており、移動が容易です。
ラボ機などで良く使用されております。
各種データを記録できます。
⌀50ベント式ゴム押出機
⌀ 50 Vent Type Rubber Extruder
- 【Model】
- EMR-V50D18
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
小型のベント式の押出機です。
真空ポンプはフレームに内臓し、コンパクトなつくりにしました。
移動式ゴム押出機
Move Type Rubber Extruder
- 【Model】
- EMR-60D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
中型の⌀60押出機にキャスターを取り付けました。
温水循環装置は内蔵、制御盤を一体とする事で、移動が容易です。
分割型押出機
Separate Type Rubber Extruder
- 【Model】
- EMR-60D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
スクリューを前方に抜かずに、減速機ごと後ろに下げることができる押出機です。
スクリューを人手で抜く事なく掃除が行えます。
自動リボン供給機付き
ベント式ゴム押出機
Rubber Extruder With Automatic Material Supply Machine
- 【Model】
- EMR-V75D16
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
逆勝手のベント式押出機です。
自動リボン供給機付き。
チューブ出し後にカッターで切り開き、シートを連続成形します。
ピン押出機
Pin Type Rubber Extruder
- 【Model】
- EMR-60D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
シリンダー部にピンを挿入することで材料の練り効果上昇を期待できます。
カッター付き⌀75ゴム押出機
⌀ 75 Rubber Extruder With Cutting Machine
- 【Model】
- EMR-75D16
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
カッター装置、材料供給付きの押出機です。
カッター装置にサーボモータを使用しており、連続切断、間欠切断が可能です。材料供給は自動で材料を連続供給できます。
制御盤、温調装置をフレーム上にまとめた一体型でコンパクトな作りになっております。
ゴムホース連続押出ライン
Rubber Hose Extruder Line
- 【Model】
- EMR-90D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
押出、水槽式冷却、防着材塗布、定尺切断を一連で行うことが可能な装置です。
⌀30押出機＋縦型プレヒーター
⌀30 Extruder With Vertical Type Preheater
- 【Model】
- EMR-30D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
押出からプレヒートを連続して行います。
縦型にする事で、製品の変形を防ぎます。
コニカルフィーダー
直結型押出機
Conical Feeder and Rubber Extruder
- 【Model】
- EMR-75D12×CF-2V
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
単軸押出機とコニカルフィーダーが一体となった装置です。
ゴムの塊をコニカルフィーダーに投入し、単軸押出機に連続供給単軸押出機で連続成型します。
連結部に圧力計を取り付け、圧力制御をする事も可能です。
データ採取用押出機
Data Collection Extruder
- 【Model】
- EMR-90D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
データを採取する事を目的として開発した押出機です。
バレルには温度計、圧力計が多本取り付けられており押出過程のデータを採取します。
小型2層押出機
2 Layers Rubber Extruder
- 【Model】
- EMR-30D12
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
2台の押出機を使用して2層の押出が可能です。
2層押出機
2 Layers Rubber Extruder
- 【Model】
- EMR-90D16
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
2台の押出機を使用して2層の押出が可能です。
2層のゴムホースを製造する為の装置です。
4層押出機
4 Layers Rubber Extruder
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
上下左右に押出機を配置。
複雑なゴムシートの成形を実現しました。
上側の押出機は電動昇降が可能です。
⌀90ゴム押出機
⌀90 Rubber Extruder
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
温調装置をフレーム内に組み込んだオーソドックスな押出機です。

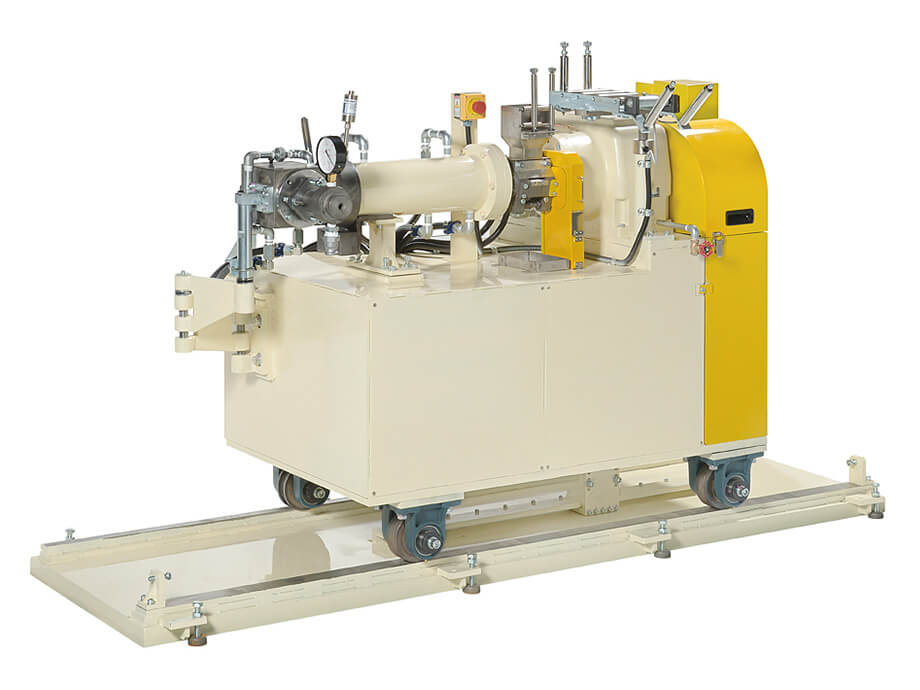

移動レール式ゴム押出機
Move Type Rubber Extruder
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
前後移動が可能なクロスヘッド付き押出機です。
多層押出などに使用されています。
シリコン用押出機
Silicon Rubber Extruder
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
供給用のポットに材料を充填し、押出機へ供給します。
センサーによる制御にて、供給速度を制御できます。
シリコンゴム縦型加硫装置
Vertical Vulcanizer For Silicon Rubber
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
遠赤外線を用いた連続加硫炉です。縦形加硫炉のため接触物が無い(変形なし）。均一加熱が得られ、設置面積が小さい。
大型ゴムロールの予備成形機
Large-sized Rubber Roll Pre-forming Unit
- 【用途カテゴリー】
- ホットフィード ／ コールドフィード ／ ベント ／
成形可能寸法 MAX ⌀600×L9000m/m
横移動する押出機により、直接鉄芯にゴムを巻きつけ、更にテープやワイヤー絞巻機を附帯装備したゴムロール予備成形機。
ゴム押出用スクリュー
-
フルフライト形スクリュー
Full-Flighted Screw
-
マイレイファ形スクリュー
Maillefer Screw
-
スパイラルマドック形スクリュー
Spiral Madock Screw
